夾裝式渦街流量計介紹▼▼▼
法蘭夾裝式與法蘭連接式大有不同，法蘭連接式是法蘭與本體整體焊接一體集成，安裝時直接將流量計兩端的法蘭與管道上的法蘭用螺栓固定好就可實現運用，法蘭連接式運用也非常常見。而法蘭夾裝式渦街流量計的本體不含法蘭，整套包含法蘭片、螺栓、螺母、墊片，安裝時將法蘭墊片通過螺栓螺母與焊接在管道上的法蘭進行連接并固定好即可投入運用。
LUGB渦街流量計的結構簡單、牢固，易于安裝和維護，測量精度高，壓力損失小，測量元件結構簡單，性能可靠。
渦街流量計在工業化應用中很受用戶的歡迎，適用于石油、化工、機械、造紙、醫藥以及城市管道供水、供熱，煤氣等行業。
夾裝式渦街流量計特點▼▼▼
1、安裝簡便，維護十分方便；
2、結構簡單牢固，無可動部件，長期運行十分可靠；
3、量程范圍寬，量程比可達1：15；
4、壓力損失小，運行費用低，更具節能意義；
5、應用范圍廣，液體、氣體、蒸汽均可測量；
6、檢定周期長，一般為兩年；
7、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數；
8、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；
9、檢測探頭不直接接觸被測介質，性能更穩定。
夾裝式渦街流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 測量介質 | 蒸汽、壓縮空氣等、液體（單相介質） |
| 介質溫度 | -40℃～+350℃ |
| 介質壓力 | 1.6、2.5、4.0Mpa |
| 量程比 | 1：8～1-30（參比標況下空氣）1：8～1：40（參比常溫水） |
| 測量范圍 | 液體0.4～0.7m/s 氣體4.0～60m/s 蒸汽5.0～70m/s |
| 規格 | DN25～DN300mm |
| 材質 | 304、316L多種材質 |
| 精度 | 1.0級、1.5級 |
| 環境溫度 | -40℃～+55℃ |
| 供電電源 | 脈沖型+12VDC 20mA 電流型+24VDC 20m |
| 輸出信號 | 頻率脈沖信號2～3000Hz 低電平≤1V 高電平≥6V 二線制4-20mA信號（隔離輸出） 負載≤500Ω |
夾裝式渦街流量計選型▼▼▼
1、測量介質：渦街流量計是一種速度式流量計，它的原理，決定了它的測量介質類型，可以是液體，也可以是氣體或蒸汽。目前，絕大多數工業場合，比如氮?dú)猓瑝嚎s空氣，蒸汽，導熱油等，多是采用的法蘭連接式渦街流量計來測量；
2、管道口徑：法蘭連接式渦街流量計按照安裝方式的不同，可以分管道式和插入式安裝。對于管道式來說，管道口徑和大多數其他流量計一樣，小的是DN15，大的話，則是可以到達DN300。如果需要更大的口徑的話，可以選擇插入式安裝，常規口徑范圍大可以到達DN2000，DN2000以上口徑則按照協議供貨；
3、測量精度：法蘭連接式渦街流量計的精度也有好幾個等級，而且是按照測量介質來分的。管道式的渦街流量計，如果是測液體的話，測量精度可以達到1.0級，測氣體的話，精度可以達到1.5級。如果是插入式的渦街流量計，精度可以達到1.5級和2.5級；
4、介質溫度：通常來說，分為三個范圍，分為常溫，中溫和高溫。溫度范圍分別是-40～100℃(常溫)、100～250℃(中溫)、100～320℃(高溫)。如果現場介質溫度更高的話，比如說一些過熱蒸汽，可以用孔板流量計來測量；
5、公稱壓力：主要是按照安裝方式來分，市場上主要需求如下幾類，例如法蘭卡裝型(2.5MPa)、法蘭連接型(1.0/1.6/2.5MPa)，插入式安裝型(1.6MPa/2.5MPa/4.0MPa)；
6、供電電源：按照目前市場上需求，主要有+12VDC(三線制脈沖輸出)、+24VDC(三線制脈沖輸出型及二線制電流輸出型)3.6V鋰電池、雙供電；
7、輸出信號：按照目前市場上需求，主要有電壓頻率脈沖輸出、兩線制4-20mA輸出和HART輸出。另外，有些場合可能需要數字量輸出，我們也能提供modbus的RS485通訊。

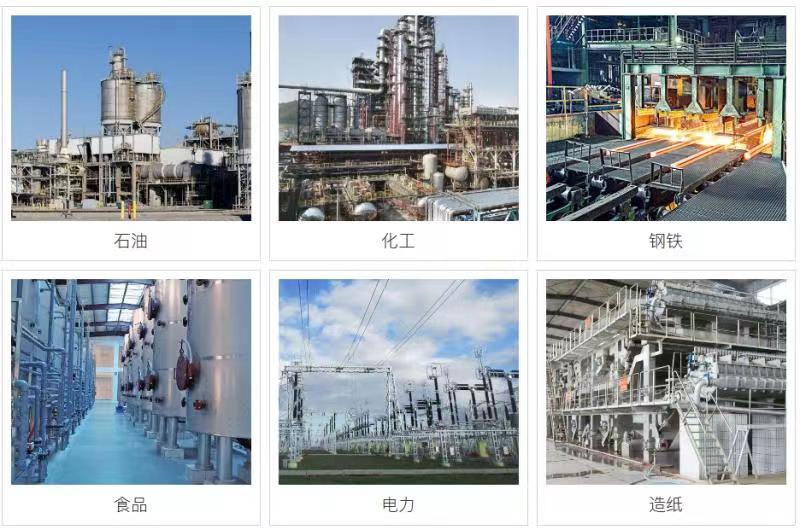

夾裝式渦街流量計應用場景▼▼▼
可測介質：蒸汽（飽和蒸蒸汽），氣體（空氣、氧氣、氮?dú)狻⒚簹狻⑻烊細狻怏w、氫氣、過氧化氫、煙道氣、甲烷、丁烷、燃?xì)狻⒄託狻⒍趸肌⒌獨狻⒁胰病⒀鯕狻嚎s空氣、氬氣、苯 二氧化硫、氨氣）、蒸汽、液體和水等）、液體（水、高溫水、油、食品液、化學液等）、液體，氣體的流量均可測量。
夾裝式渦街流量計安裝注意事項▼▼▼
1．在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中間，并使流量計的流向標與流體方向相同，然后用螺栓連接好。
2. 夾持式渦街流量計在水平管道上的安裝：測量氣體流量時，若被測氣體含有少量的液體,流量計應安裝在管線的較高處。測量液體時，若被測液體中含有少量的氣體，流量計應安裝在管線的較低處。
3.夾持式渦街流量計在垂直管道的安裝：測量氣體時，流量計可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流量應由下向上。測量液體流向時，液體流向應由下向上。
4．按開口盡寸的要求在管道上進行開口，具使開口的位置滿足直管段的要求。
5．將連接上法蘭的整套流量計放入開好口的管道中。
6．對兩片法蘭兩邊實行點焊定位。將流量計拆下，將法蘭按要求焊接好，并清理管道內所有凸出部分。
我們能提供的服務 ▼▼▼
A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
