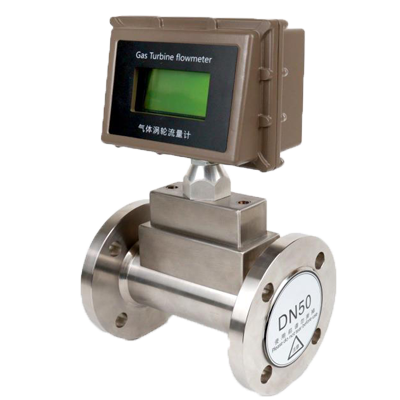

氣體渦輪流量計產品簡介▼▼▼
氣體渦輪流量計是一種用于氣體流量測量的精密計量儀器，該產品具有壓力損失小，準確度高、始動流量低，抗振與抗脈動流性能好，量程比寬等特點。使得流量計成為一種能準確計量氣體累積量的商業貿易計量儀表。
當氣流進入流量計時，首先通過特殊結構的前導流體加速。在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡，轉速恒定，渦輪轉動角速度與流量成線性關系。利用電磁感應原理，通過旋轉的渦輪驅動信號發生器頂端導磁體周期性地改變磁阻，使磁場也發生相應變化，從而在線圈兩端感應出與流體體積流量成正比的脈沖信號。該信號經前置放大器放大，整形后與壓力傳感器、溫度傳感器檢測到的壓力、溫度信號同時輸入到流量積算儀進行計算處理，直接顯示出標準的瞬時體積流量和體積總量。
氣體渦輪流量計特點▼▼▼
1、精度高、重復性好、壓力損失小、抗震性能好；
2、采用的軸承，摩擦阻力小，密封性好，手名稱；
3、集微處理器、流量傳感器、溫度、壓力傳感器于一體，直接測量被測氣體的流量、溫度、壓力，并自動進行流量跟蹤補償和壓縮因子修正運算；
4、儀表具有脈沖信號、模擬信號輸出，可通過RS485通訊接口或采用GPRS系統，直接實現計算機數據的集中采集和實時管理；
5、功耗低，可用內電池供電，也可外接電源；
6、具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部數據可永久保存；
7、可與IC卡預付費系統配套使用，便于貿易結算。
氣體渦輪流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 儀表口徑 | 25、40、50、80、100、150、200、250 |
| 精度等級 | ±1%R |
| 量程比 | 1：10、1：20、1：30 |
| 顯示方式 | 寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量 |
| 儀表材質 | 表體：304不銹鋼,鑄鋁材質；葉輪：防腐ABS或高質鋁合金；顯示器：鑄鋁； |
| 溫度、壓力傳感器 | 內置 |
| 被測介質溫度 | -10℃～+100℃ |
| 環境條件 | 介質溫度：-10℃～+100℃，相對濕度5%～90%，大氣壓力86～106Kpa |
| 通訊信號 | 三線制脈沖、三線制4-20mA、RS485協議、IC卡信號 |
| 供電電源 | 內置鋰電池、外供24VDC雙供電 |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 內螺紋M20×1.5 |
| 防護等級 | IP65 |
氣體渦輪流量計選型▼▼▼
1、精度等級：一般來說，選用渦輪流量計主要是看中其高精度，但是流量計準度愈高，對現場使用條件的變化就愈敏感，所以，對儀表精度的選擇要慎重，應從經濟角度考慮。
2、流量范圍：渦輪流量計流量范圍的選擇對其精確度及使用年限有較大的影響，并且每種口徑的流量計都有一定的測量范圍，流量計口徑的選擇也是由流量范圍決定的。
3、氣體的密度：對氣體渦輪流量計，流體物性的影響主要是氣體密度，它對儀表系數的影響較大，且主要在低流量區域。若氣體密度變化頻繁，要對流量計的流量系數采取修正措施。
4、壓力損失：盡量選用壓力損失小的渦輪流量計。因為流體通過渦輪流量計的壓力損失愈小，則流體由輸入到輸出管道所消耗的能量就愈少，即所需的總動力將減少，由此可大大節約能源，降低輸送成本，提高利用率。
5、結構型式：(1)內部結構宜選用反推式渦輪流量計。因為反推式結構在一定流量范圍內可使葉輪處于浮游狀態，軸向不存在接觸點，無端面摩擦和磨損，可延長軸承的使用壽命。(2)按管道連接方式選型，流量計有水平和垂直安裝兩種方式，水平安裝與管道連接方式有法蘭連接、螺紋連接和夾裝連接。中等口徑選用法蘭連接;小口徑和高壓管道選用螺紋連接;夾裝連接只適用于低壓中小管徑;垂直安裝只有螺紋連接。(3)按環境條件選型，考慮溫度、濕度的影響。天然氣計量要選擇本安型防爆渦輪流量計。
6、軸承：渦輪流量計的軸承一般有碳化鎢、聚四氟乙烯、碳石墨三類材質。天然氣計量儀表軸承應選用碳化鎢材料。

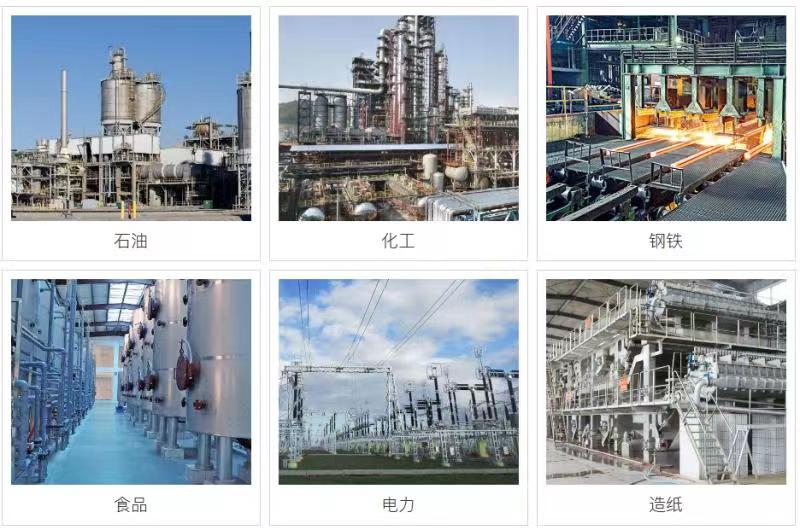

氣體渦輪流量計應用場景▼▼▼
氣體渦輪流量計適用于天然氣、氮氣、壓縮空氣等中低流速潔凈氣體；不適用液體或高溫蒸汽及濕氣。廣泛應用于石油、有機液體、無機液、液化氣、天然氣和低溫流體以及其它各種無腐蝕性氣體的計量或流量控制等場合。
氣體渦輪流量計安裝注意事項▼▼▼
1.流量計必須水平安裝在管道上(管道傾斜在5以內)，安裝時流量計軸線應與管道軸線同心，流向要一致。
2.流量計上游管道長度應有不小于2D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。
3.對配管的要求：流量計安裝點的上下游配管的內徑與流量計內徑相同。
4.對旁通管的要求：為了保證流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門(截止閥)，同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。
5.對外部環境的要求：流量計較好安裝在室內，必須要安裝在室外時，一定要采用防曬、防雨.防雷措施，以免影響使用壽命。
6.對介質中含有雜質的要求：為了保證流量計的使用壽命，應在流量計的直管段前安裝過濾器。
7.安裝場所：流量計應安裝在便于維修，無強電磁干擾與熱輻射的場所
8.對安裝焊接的要求：用戶另配一對標準法蘭焊在前后管道上。不允許帶流量計焊接!安裝流量計前應嚴格清除管道中焊渣等臟物，較好用等徑的管道(或旁通管)代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。安裝流量計時，法蘭間的密封墊片不能凹入管道內。
我們能提供的服務 ▼▼▼
A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
