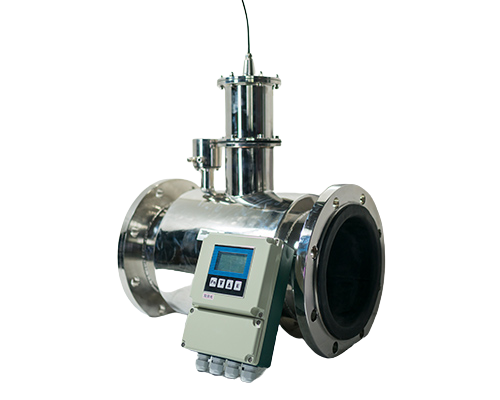

暴雨期排水管網流量監測：非滿管電磁流量計選型與安裝實戰。
一、選型核心原則：適應非滿管、高精度、抗干擾
非滿管適應性
測量原理：優先選擇基于流速-面積法的非滿管電磁流量計，可自動計算液位高度與橫截面積，直接輸出瞬時流量、累積流量等參數。
液位檢測范圍：需覆蓋管道截面的10%-100%，確保暴雨期水位波動時仍能準確測量。
流速范圍：0.05-10m/s，適應低流速（如初期雨水）和高流速（如暴雨峰值）場景。
材質與耐腐蝕性
接液部件：
市政污水：316L不銹鋼（耐一般腐蝕）或哈氏合金C-276（耐強酸強堿）。
含泥沙河道水：304不銹鋼（成本更低，耐磨損）。
襯里材料：PTFE（耐高溫、強腐蝕）或氯丁橡膠（耐磨、經濟）。
電極材料：哈氏合金C-276（通用型）或鉭電極（耐磨損、抗電化學腐蝕）。
抗干擾與穩定性
激磁技術：低頻矩形波激磁，消除工頻干擾（如50Hz電磁噪聲）。
防護等級：IP68（潛水型，適應暴雨積水環境）。
輸出與通信
標準信號：4-20mA輸出（連接PLC或DCS系統）。
無線傳輸：GPRS/4G模塊（遠程監控，適用于分散式排水管網）。
數據存儲：內置SD卡（存儲≥1年歷史數據，支持分時計量）。
二、場景化選型方案
市政排水管網（暴雨峰值監測）
介質：含懸浮物的污水，電導率≥20μS/cm。
參數：管徑DN800，流速0.2-8m/s，溫度≤50℃。
選型：
非滿管電磁流量計，接液材質氯丁橡膠，316L電極。
防護等級IP68，帶4-20mA輸出+GPRS遠程傳輸。
農田灌溉渠道（含泥沙水流監測）
介質：含泥沙的河水。
參數：渠道寬1.5m，流速0.1-6m/s，溫度≤30℃。
選型：
非滿管電磁流量計，接液材質氯丁橡膠襯里，刮刀電極（防淤積）。
防護等級IP65，帶RS485輸出，支持Modbus協議。
安裝方式：管道法蘭式連接。
河道監測（大口徑非滿管流量）
介質：含懸浮物的天然水，電導率≥20μS/cm。
參數：管徑DN1500，流速0.05-5m/s，溫度0-40℃。
選型：
分體式非滿管電磁流量計，接液材質氯丁橡膠，316L電極。
防護等級IP68，帶RS485輸出。
安裝方式：傳感器安裝在管道低處，轉換器置于地面儀表箱。
三、安裝實戰指南
安裝位置選擇
直管段要求：上游≥5DN，下游≥3DN（非滿管對直管段要求低于滿管流量計）。
避開干擾源：遠離泵、閥門、彎頭等，減少流態紊亂。
傾斜管道：優先選擇管道低處安裝，確保電極始終浸沒。
安裝步驟
清理管道：清除雜物、污垢，確保內壁光滑。
確定尺寸：準確測量管道外徑、壁厚，選擇匹配法蘭。
本體安裝：
法蘭連接：均勻緊固螺栓，避免泄漏。
電氣連接：
接地：傳感器與轉換器接地線需與被測介質導通，并以大地為零電位。
信號線：采用專用屏蔽導線，單獨穿管，避免與電源線共管。
調試與維護
初始調試：
輸入管道內徑或?qū)挾龋髁坑嬜詣佑嬎懔髁俊?/p>
設置報警閾值（如高液位報警值=管道直徑100%）。
定期維護：
每6-12個月清洗電極（尤其含泥沙介質）。
檢查密封件老化情況，及時更換。
驗證測量精度（可通過標準流量計對比）。
四、避坑指南
低電導率介質：避免測量純水或有機溶劑（電導率<5μS/cm），需選用超聲波流量計。
高溫工況：確認襯里材料耐溫上限（如PTFE≤180℃，橡膠≤80℃）。
負壓環境：避免橡膠襯里（易脫落），選用PTFE或陶瓷襯里。
信號干擾：遠離變頻器、大功率電機，單獨接地（接地電阻<10Ω）。
五、結論
暴雨期排水管網流量監測需選用非滿管電磁流量計，重點匹配材質、抗干擾能力、量程、安裝方式等參數。市政排水優先選IP68防護+GPRS遠程傳輸；農田灌溉選型316L店家+氯丁橡膠襯里；河道監測需大口徑分體式+鉭電極。安裝時確保電極浸沒、單獨接地、避開干擾源，定期維護清洗電極，可保障長期穩定運行。
