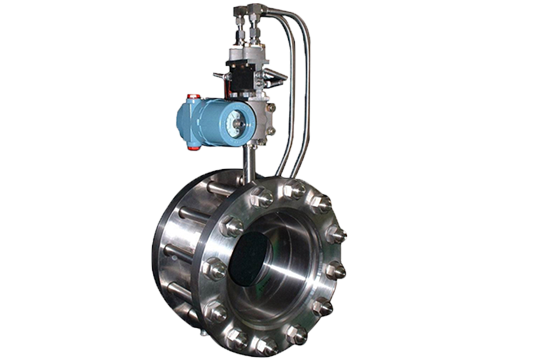

一體化孔板流量計介紹▼▼▼

      一體化孔板流量計是將標準孔板與差壓變送器、溫度傳感器及壓力變送器配套組成的孔板流量計，用于測量液體、氣體、蒸汽的流量。廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。具有結構簡單，精度高、安全可靠、適用范圍廣等特點。

        充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。

       一體化孔板流量計由孔板節流裝置和差壓變送器組成。如果測量介質是氣體時，要在此基礎上加個溫度、壓力補償即溫度傳感器和壓力變送器。

       孔板節流裝置組成節流件：標準孔板、標準噴嘴、長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等。

       孔板流量計的結構分類：四種偏心孔板 ，內藏孔板，標準孔板，圓缺孔板。

一體化孔板流量計特點▼▼▼

       1、結構簡單、牢固，性能穩定可靠；

       2、應用范圍廣，包括單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆有產品；

       3、節流件、差壓變送器和顯示儀表可分開不同廠家生產，便于規模生產；

       4、環室和鉆孔器提高了測量精度，縮短了安裝時所需很小直線管段長度；

       5、具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程；

一體化孔板流量計技術參數▼▼▼

一體化孔板流量計選型▼▼▼

選擇孔板流量計所需要的參數

       1、管道的口徑（管徑*壁厚）

       2、孔板流量計測量的介質

       3、被測介質的工作溫度

       4、被測介質的工作壓力

       5、被測介質的工作流量

       6、被測介質的粘度

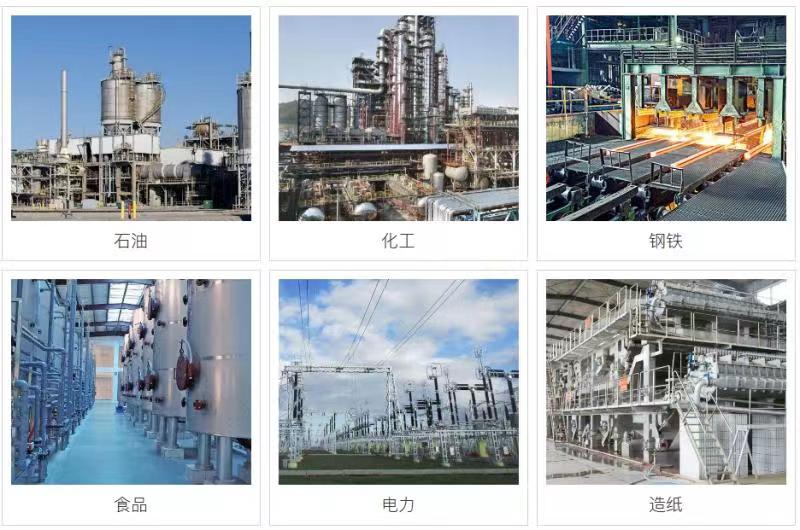

一體化孔板流量計應用場景▼▼▼

       可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

一體化孔板流量計安裝注意事項▼▼▼

　　1、垂直度：節流件上游端面與管道軸線的垂直度不大于1°。

　　2、不同軸度：節流件應與管道同軸。　　

　　3、直管段長度：節流裝置應安裝在兩段有恒定橫截面積的圓筒形直管段之間，短直管段長度隨節流件形式、阻流件形式和直徑比而異?！?/p>

　　4、取壓口位置：一體化孔板流量計安裝在垂直管道上時，取壓口的位置在取壓裝置的平面上可任意選擇。節流裝置安裝在水平管道或傾斜管道上時，取壓口的位置選擇取決于被測介質的特性，節流裝置出廠時，取壓口、導壓管均設置在二螺栓孔之間。　　

　　5、導壓管：導壓管應按被測流體的性質使用耐壓、耐腐蝕的材料制造，其內徑不得小于6mm，長度在16m之內?！　?/p>

　　6、節流裝置使用一段時間后，由于液體中有固體顆粒，氣體中有液體小滴或其它雜質，尖銳的入口將被磨鈍，從而使流出系數增大，造成附加誤差，此時應考慮調換節流件。

我們能提供的服務  ▼▼▼

A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
